Современный штабелер - сложная техническая система для подъема, перемещения и штабелирования грузов на складах, производственных площадках и логистических терминалах. Несмотря на внешнюю компактность, внутренняя конструкция штабелера включает множество взаимосвязанных узлов и систем — от гидравлических и электрических приводов до прецизионных датчиков, обеспечивающих устойчивость и безопасность при работе. Разобраться в устройстве штабелера важно как для операторов, так и для технических специалистов, занимающихся его обслуживанием и эксплуатацией. В этой статье рассмотрим основные элементы конструкции, принципы работы подъемных механизмов, устройство мачты, системы управления и торможения, а также конструкцию вил и каретки.

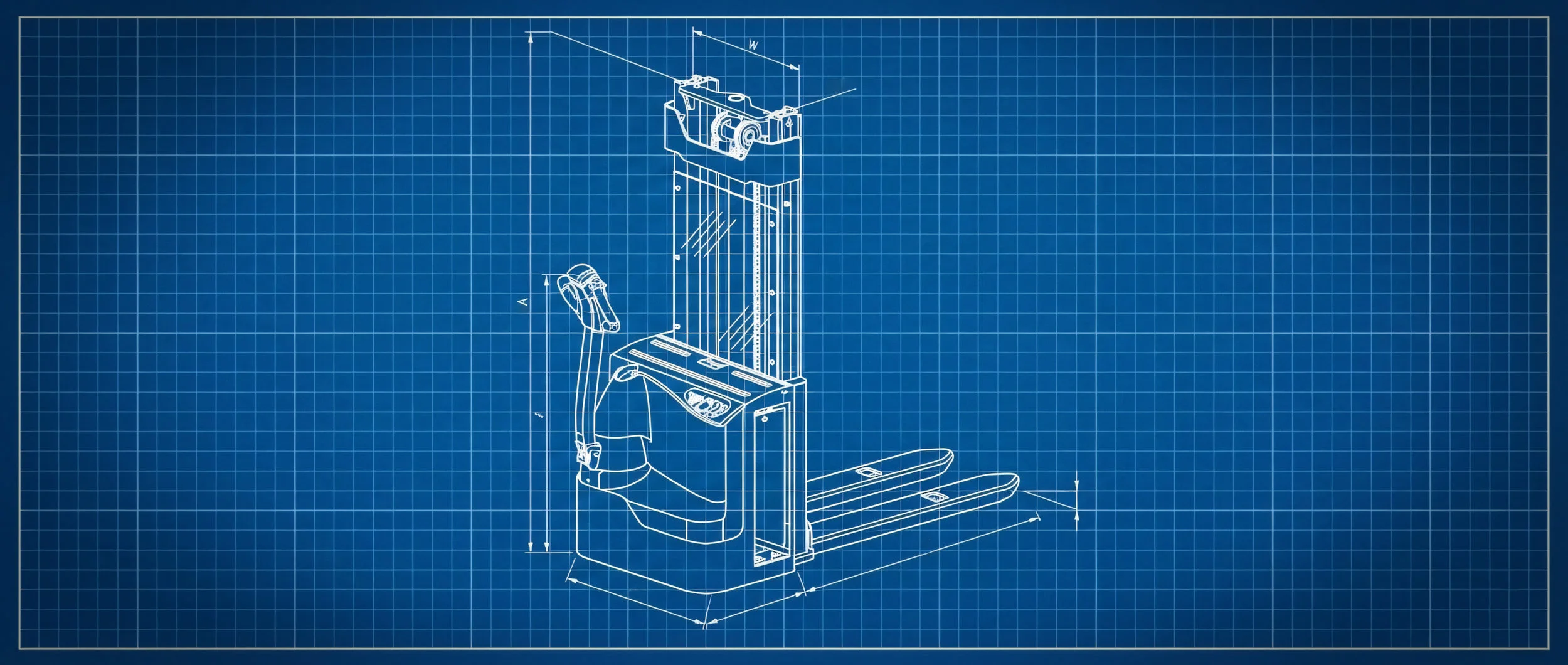

Основные элементы конструкции штабелера
Базовая конструкция штабелера формируется вокруг его рамы, она же - несущий каркас, обеспечивающий восприятие всех нагрузок, возникающих при подъеме и перевозке груза. Материал рамы - высокопрочная сталь, которая подвергается сварке и термообработке для необходимой жесткости и устойчивости к деформациям. На ней крепятся основные узлы: мачта, гидроцилиндры, каретка с вилами, колеса и тяговый электропривод.
В задней части конструкции находится аккумуляторный отсек и приводные колеса. Это центр тяжести и стабилизирующий элемент. В зависимости от модели штабелера, это может быть противовесный вариант, где масса батареи или отдельного противовеса компенсирует вес поднимаемого груза, или опорный тип с дополнительными стабилизирующими опорами.
Колесная база включает управляемое колесо и два боковых опорных ролика. От их конструкции зависит маневренность и устойчивость машины. Часто используются полиуретановые или резиновые колеса, обеспечивающие сцепление с бетонным или асфальтовым покрытием. В электрических штабелерах управление колесом осуществляется с помощью поворотного узла, связанного с рукояткой оператора, через систему редукторов и датчиков положения.
Принцип работы подъемного механизма
Основу подъемного узла составляет гидравлическая система, преобразующая энергию электродвигателя в поступательное движение штока гидроцилиндра. Двигатель через шестерёнчатый насос создает давление в гидролинии, передающееся к цилиндру. При повышении давления поршень начинает выдвигаться, поднимая каретку с вилами и грузом. Груз опускается путем открытия перепускного клапана, что позволяет рабочей жидкости возвращаться в бак, снижая давление.
Современные штабелеры работают по принципу дозированного регулирования скорости подъема и спуска, что обеспечивается регулируемыми дросселями и электромагнитными клапанами. Такая система точно позиционирует груз на нужной высоте и предотвращает резкие рывки, опасные при штабелировании.
В ряде моделей применяется система с двумя или тремя гидроцилиндрами — основной и дополнительными, синхронизированными через гидравлический контур. Это необходимо для функции свободного хода, когда вилы поднимаются до определенной высоты без движения внешней секции мачты. Такое решение позволяет работать в помещениях с ограниченной высотой потолков и обеспечивает гибкость при маневрировании.
Рабочая жидкость (гидравлическое масло) выполняет функцию передачи давления и смазки внутренних поверхностей цилиндров, уплотнений и клапанов. От её качества и вязкости зависит стабильность работы системы, особенно в условиях низких температур.
Типы мачт и их особенности
Мачта штабелера — это вертикальная направляющая система, по которой перемещается каретка с вилами. Она состоит из одной или нескольких секций из профильной стали с высокой точностью сопряжения. Существует несколько типов мачт, различающихся по конструкции и высоте подъема: одноcекционные, двухсекционные (дуплекс) и трёхсекционные (триплекс).
Односекционная мачта применяется на штабелерах с ограниченной высотой подъема и имеет простую конструкцию. Основной недостаток — низкая рабочая высота, что делает её пригодной для перемещения грузов в пределах одного яруса.
Двухсекционная мачта (дуплекс) включает неподвижную внешнюю и подвижную внутреннюю секцию, которые перемещаются относительно друг друга при помощи цепей и гидроцилиндров. Это обеспечивает увеличение высоты подъема при сохранении устойчивости конструкции.
Трехсекционная мачта (триплекс) используется в высокоштабелирующих моделях, где требуется подъем на высоту до 6–7 метров. Для таких конструкций характерна функция свободного подъема — при начальном движении поднимается только каретка, а секции мачты остаются неподвижными. Это особенно важно при работе в низких помещениях или при погрузке в транспорт.
Мачта оснащается системой роликов и направляющих для плавного хода каретки. Для повышения жесткости и исключения перекосов используется прецизионная подгонка профилей и термическая обработка. На современных штабелерах мачта имеет также механизмы амортизации, снижающие ударные нагрузки при опускании груза.
Система управления и гидравлика
Управление штабелером осуществляется через эргономичную рукоятку, на которой сосредоточены органы управления движением, подъемом, спуском и экстренной остановкой. Электронные контроллеры, соединенные с датчиками положения и давления, обеспечивают плавность регулировки скорости и точность всех операций.
Гидравлическая система объединяет насос, распределитель, фильтр, гидроцилиндр и масляный бак. При подаче сигнала с панели управления контроллер включает электродвигатель, приводящий в действие насос. Давление, создаваемое в системе, направляется к цилиндру, поднимающему каретку.
Контроль параметров гидросистемы производится манометрами и датчиками, установленными в ключевых точках контура. Ряд моделей штабелеров оснащается интеллектуальной системой управления потоком, которая адаптирует давление в зависимости от массы груза, предотвращая перегрузку гидравлики.
За долговечность системы отвечает гидравлический контур с обратными клапанами, исключающими утечку жидкости, и фильтрами тонкой очистки. Периодическая замена масла и фильтров - обязательная часть технического обслуживания.
Аккумуляторный блок и электропривод
Электрические штабелеры оснащаются аккумуляторными батареями, обеспечивающими питание электродвигателей подъема и перемещения. Аккумуляторный блок размещается в нижней части корпуса, выполняя одновременно роль противовеса. В разных моделях штабелеров могут использоваться тяговые батареи свинцово-кислотного или литий-ионного типа.
Свинцово-кислотные аккумуляторы - надежны и устойчивы к циклам заряда-разряда, однако требуют регулярного обслуживания и контроля уровня электролита. Литий-ионные батареи имеют большую энергоёмкость и не требуют обслуживания, обеспечивая стабильное напряжение даже при частичном разряде.
Электропривод состоит из тягового двигателя и редуктора, передающего вращение на приводное колесо. Управление мощностью осуществляется через контроллер, регулирующий подачу тока в зависимости от положения рукоятки. При этом обеспечивается плавный разгон, замедление и возможность точного позиционирования штабелера при маневрах на ограниченном пространстве.
Система питания включает также зарядное устройство, встроенное или внешнее. Встроенные зарядные модули позволяют подключать штабелер к обычной розетке 220 В, тогда как внешние промышленные станции используются для обслуживания целого парка техники.
Механизмы торможения и безопасности
Безопасность работы штабелера обеспечивается комплексом механических и электронных систем. Основной элемент — электромагнитный тормоз, автоматически срабатывающий при отпускании рукоятки управления или при отключении питания. Он удерживает машину на месте, исключая самопроизвольное движение.
Дополнительное торможение обеспечивается рекуперативной системой, когда при замедлении движение электродвигателя используется для подзарядки аккумулятора. Это увеличивает время автономной работы и снижает износ тормозных узлов.
В гидросистеме установлены предохранительные клапаны, предотвращающие падение груза при обрыве шланга или потере давления. При перегрузке срабатывает ограничитель давления, блокирующий дальнейший подъем.
Электроника штабелера контролирует положение рукоятки, скорость и угол поворота колес. При превышении допустимых значений включается звуковой сигнал или автоматическая блокировка движения. В ряде моделей реализована функция «черепашьего хода» — режим пониженной скорости для точных операций в стеснённых условиях.
Конструкция вил и каретки
Каретка - подвижный элемент, соединяющий вилы с мачтой и обеспечивающий вертикальное перемещение груза. Она оснащается роликами, скользящими по направляющим мачты, и системой подшипников для плавности движения. Металлические пластины каретки рассчитаны на восприятие изгибающих и крутящих нагрузок, возникающих при неравномерном распределении веса груза.
Вилы изготавливаются из легированной стали методом горячей ковки и имеют усиленную конструкцию в зоне перехода к спинке. Их профиль спроектирован для обеспечения оптимального распределения нагрузки и минимального сопротивления при введении под поддон. Поверхность вил часто подвергается термообработке и окрашивается порошковым способом для защиты от коррозии.
Механизм крепления вил к каретке предусматривает регулировку по ширине. Это адаптирует штабелер под различные типы поддонов и грузов. В современных конструкциях предусмотрены фиксирующие замки, исключающие смещение вил при перемещении.
В ряде моделей применяются вилы с интегрированными датчиками веса, позволяющими оператору контролировать массу груза в реальном времени и избегать превышения допустимой нагрузки.
Рама и балансировка центра тяжести
Основу любой модели штабелера составляет рама — жесткая пространственная конструкция, воспринимающая все нагрузки при перемещении и подъеме грузов. От ее прочности и геометрической точности зависит безопасность работы и долговечность всего оборудования. Конструктивно рама выполнена из стальных профилей, сваренных в единую структуру с усиленными ребрами жесткости в местах крепления мачты и осей колес. При этом инженеры грамотно распределяют массу, поскольку стабильность штабелера зависит от правильного положения центра тяжести.
Центр тяжести должен оставаться в пределах опорного контура даже при максимальном подъеме паллеты. Для этого производители тщательно рассчитывают массу противовесов, расположение батарей или гидравлических узлов. В электрических моделях балансировка часто достигается за счет размещения аккумуляторов в задней части рамы, что компенсирует нагрузку на мачту. В ручных штабелерах роль стабилизирующего элемента выполняет утяжеленная база. Точное соблюдение этих параметров предотвращает опрокидывание при резком старте, повороте или неравномерном распределении груза.
Рулевое управление и маневренность
Штабелер должен сочетать грузоподъемность с высокой маневренностью, особенно при эксплуатации в ограниченных складских зонах. Конструкция рулевого управления варьируется от простого механического до электромеханического с усилителем. Ручные модели управляются поворотным рулевым колесом, соединенным с задними опорными роликами посредством тягового механизма. При повороте рукоятки оператор изменяет направление движения, обеспечивая плавность траектории.
В электрических штабелерах применяются электронные системы рулевого управления, где сигнал от поворотного энкодера передается на электропривод рулевой оси. Это повышает точность управления и уменьшает усилие оператора. Ряд последних моделей имеет функцию «крутящего поворота», при которой передние и задние колеса поворачиваются в противоположные стороны, сокращая радиус разворота до минимума. Благодаря этому штабелер способен разворачиваться практически на месте, что особенно важно при работе между узких стеллажей или при подаче паллет на высокие ярусы.
Электроника и система диагностики
Современные модели штабелеров оснащаются совершенной электронной системой управления. Она контролирует работу приводов, следит за зарядом аккумулятора, скоростью движения и состоянием гидравлики. Сердце электроники - контроллер, который принимает данные от датчиков, регулирует крутящий момент двигателей и управляет подъемом мачты. Такая система гарантирует плавность работы и защищает оборудование от перегрузок.
Важна и система диагностики. Она отображает ошибки на дисплее или передает данные в сервисный центр. Электроника анализирует показания датчиков температуры, тока и напряжения, предупреждая оператора о возможных дефектах до их критического проявления. Ряд моделей штабелеров оснащается функцией самотестирования при включении питания — контроллер проводит проверку всех исполнительных узлов и блокирует запуск при выявлении ошибок. Это повышает надежность эксплуатации и уменьшает простои.
Различия в устройстве ручных и электрических штабелеров
Хотя общий принцип работы штабелеров един — подъем и перемещение паллет, различия в конструкции ручных и электрических моделей существенны. В ручных штабелерах с гидравлической системой усилие создается ножным или ручным насосом. Давление в гидроцилиндре поднимает мачту, а опускание происходит при открытии спускного клапана. Ручные устройства работают без электричества, но ограничены по высоте подъема и массе груза.
Электрические штабелеры оснащаются электродвигателями для движения и подъема, а также аккумуляторными батареями для автономной работы. Электрогидравлический привод выполняет все операции без участия физической силы. Также электрические версии оборудованы тормозными системами, электронными ограничителями скорости и комплексом датчиков для защиты оператора. Различия касаются и конструкции мачты: у ручных моделей она простая телескопическая, а у электрических — усиленная, рассчитанная на значительные динамические нагрузки.
Модульность конструкции для обслуживания
На удобство эксплуатации штабелера во многом влияет модульная конструкция. Сейчас проектируют технику с учетом быстрой разборки основных узлов без полного демонтажа оборудования. Это важно для технического обслуживания и замены изнашиваемых элементов — подшипников, гидравлических шлангов, колесных блоков и аккумуляторных секций.
Модульность также проявляется в стандартизации компонентов. Например, одинаковые типы мачт и гидроцилиндров используются в разных сериях штабелеров, что упрощает снабжение запасными частями. Электронные блоки управления имеют вид отдельных модулей, которые можно заменить без вмешательства в основную проводку. Подобный подход снижает время простоя оборудования и облегчает его модернизацию. В конструкцию можно внедрить новые модули — например, блок беспроводной диагностики или усиленный привод подъема.
Материалы и защита от коррозии
Для изготовления рамы, вил и мачты используют высокопрочные марки стали, способные выдерживать значительные механические нагрузки без деформации. Наиболее нагруженные детали обрабатываются при высоких температурах и покрываются защитным слоем цинка или порошковой краской. Это предотвращает коррозию и продлевает срок службы оборудования, особенно при работе в условиях повышенной влажности.
В ряде моделей штабелеров применяется комбинация материалов — стальные рамы с алюминиевыми элементами облицовки или пластиковыми кожухами. Это снижает массу конструкции без потери прочности. Гидравлические шланги изготавливаются из многослойных армированных композитов, устойчивых к воздействию масел и перепадам температуры. Для предотвращения коррозии внутренних поверхностей гидросистемы используется антикоррозийная жидкость, а резиновые уплотнения устойчивы к химическим средам.
Современные инженерные решения в конструкции
Эволюция штабелеров связана с внедрением инновационных инженерных решений, направленных на повышение производительности и безопасности. В последние годы активно применяются энергоэффективные электродвигатели с рекуперацией энергии при торможении для экономии заряда аккумулятора. Использование литий-ионных батарей вместо свинцово-кислотных облегчает конструкцию и сокращает время зарядки.
В конструкцию мачты внедряются демпфирующие элементы, снижающие вибрации при подъеме и опускании груза. Это защищает и оборудование и перевозимую продукцию. Ряд моделей оснащается интеллектуальной системой стабилизации, автоматически корректирующей скорость движения и угол наклона при перегрузке. Появляются штабелеры с интегрированными навигационными системами для работы в автоматизированных складах, где управление осуществляется по радиомаякам или QR-маркировке пола.
Инженерная мысль объединяет надежность механических компонентов с точностью электронной системы управления. Это делает современные штабелеры высокотехнологичными машинами, способными эффективно работать в сложных логистических условиях.
