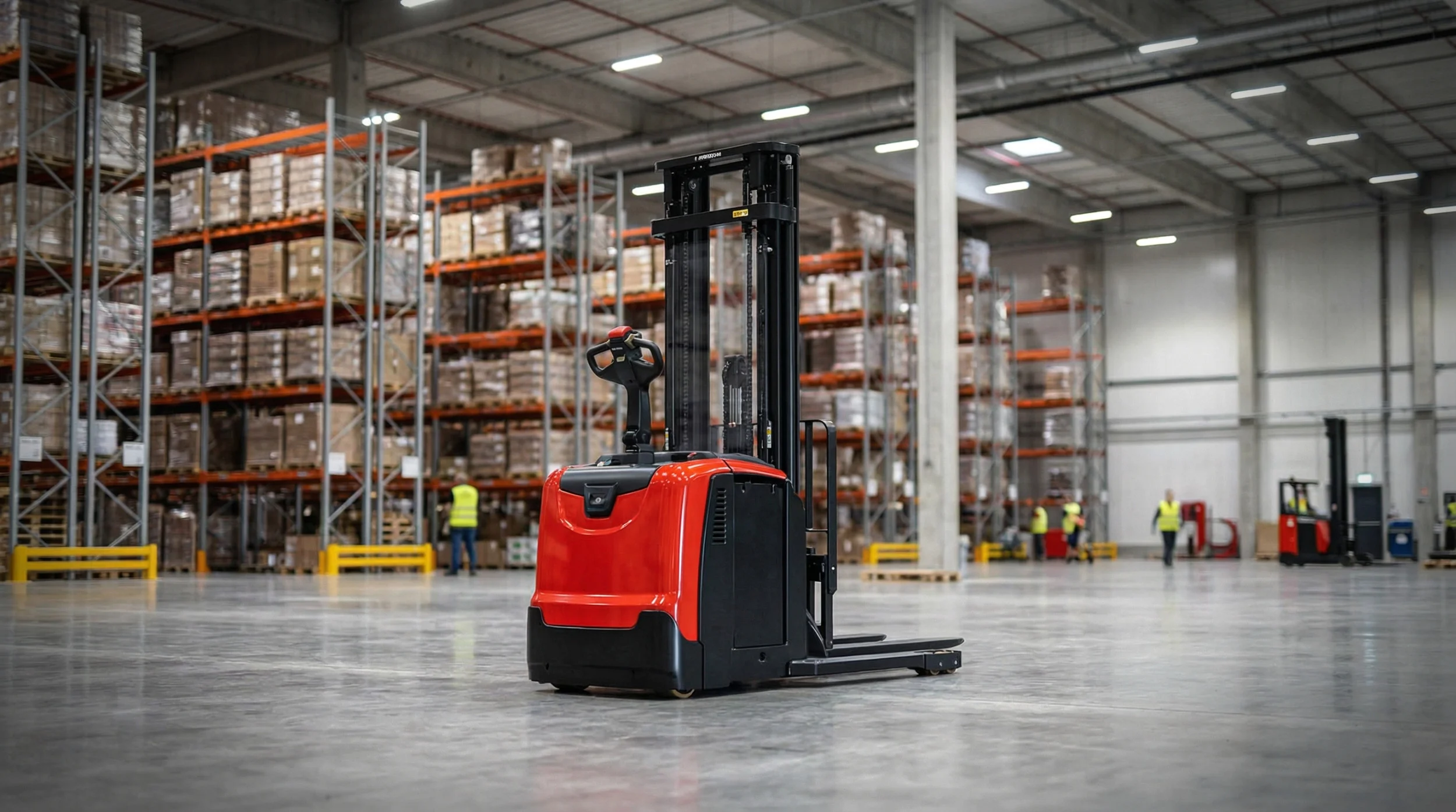

Какие характеристики штабелеров действительно влияют на производительность

Современные штабелеры - специализированные подъемно-транспортные машины для вертикального и горизонтального перемещения грузов в складских и производственных помещениях. Они обеспечивают компактное хранение паллетированной продукции, повышают эффективность логистических процессов и снижают трудозатраты при погрузочно-разгрузочных операциях. Конструкция штабелера объединяет механические, гидравлические и электрические системы, от точности которых зависит его производительность, безопасность и срок службы.

Для корректного выбора и эксплуатации важно понимать технические параметры штабелеров, которые определяют их функционал и пригодность к конкретным условиям склада. Эти характеристики включают высоту подъема, грузоподъемность, мощность привода, тип питания, скорость работы, радиус разворота, а также габариты и массу оборудования. Каждый из этих параметров играет роль в общей эффективности складской системы, определяя совместимость штабелера с типом стеллажей, шириной проходов и объемом перевозимых грузов.

Основные технические параметры штабелеров

Технические характеристики штабелера - это совокупность показателей, отражающих его конструктивные возможности, механическую прочность и функциональную эффективность. Основные параметры - высота подъема, номинальная грузоподъемность, мощность силового агрегата, скорость передвижения и подъемно-опускные характеристики, а также тип привода.

Каждая из этих характеристик должна соответствовать реальным условиям эксплуатации. Например, для работы в ограниченном пространстве важен минимальный радиус разворота и компактная база. Для обслуживания многоуровневых стеллажей приоритетной становится высота подъема, а для интенсивной работы с тяжелыми грузами — мощность и долговечность привода. Важен и коэффициент устойчивости штабелера, зависящий от соотношения центра тяжести, ширины базы и длины вил.

Технические параметры указываются в паспортах оборудования, где описываются как основные, так и дополнительные данные — уровень шума, емкость аккумуляторов, давление в гидросистеме, тип используемого масла, а также допустимая температура эксплуатации. Эти значения важны при подборе модели для конкретного склада, исходя из интенсивности рабочих циклов и специфики грузов.

Высота подъема и её значение для склада

Высота подъема штабелера — один из параметров, определяющих его функциональность. Этот показатель указывает, на какую максимальную высоту может быть поднят груз при номинальной нагрузке. Диапазон значений зависит от типа машины: у ручных штабелеров он обычно составляет от 1,6 до 3,0 метров, у полуэлектрических — до 4,5 метров, а у полноценных электрических моделей — до 6,0 и более метров.

Значение высоты подъема определяется не только максимальной отметкой, но и устойчивостью конструкции при работе на верхних уровнях. При увеличении высоты мачты возрастает нагрузка на опорную базу, что требует усиленного противовеса и жесткости рамы. Параметр «остаточной грузоподъемности» показывает, какую массу штабелер способен поднимать на конкретной высоте без потери устойчивости.

Для эффективной организации складского пространства высота подъема штабелера должна соответствовать архитектуре стеллажной системы. Некорректно выбранное оборудование может ограничить доступ к верхним ярусам или создать риск перегрузки. Поэтому инженеры при планировании склада рассчитывают не только высоту мачты, но и необходимую зону безопасности над грузом для беспрепятственного перемещения паллеты.

Грузоподъемность и мощность привода

Грузоподъемность — это основной параметр, характеризующий способность штабелера поднимать и перемещать грузы определенной массы. В стандартных моделях этот показатель составляет от 500 до 2000 килограммов, а у тяжелых промышленных версий достигает 3000 килограммов и выше. При этом номинальная грузоподъемность всегда рассчитывается при условии, что центр тяжести груза находится на расстоянии, соответствующем стандартной длине вил и размерам европаллеты, обычно это 600 мм от края каретки.

Важный фактор - это зависимость грузоподъемности от высоты подъема: чем выше поднимается груз, тем меньше фактическая масса, которую может выдержать механизм. Это объясняется перераспределением нагрузок и изменением угла приложения сил в мачте. Поэтому в технической документации указываются графики зависимости грузоподъемности от высоты, которые служат основой для безопасной эксплуатации.

Мощность привода напрямую связана с грузоподъемностью. В электрических штабелерах используются двигатели постоянного или переменного тока мощностью от 1,2 до 3,5 кВт, обеспечивающие достаточный крутящий момент для плавного подъема тяжелых паллет. Усилие создается с помощью насоса, приводящегося в движение электродвигателем, и поршневого цилиндра, где давление рабочей жидкости может достигать 18–22 МПа. От мощности привода зависят также динамические характеристики штабелера — скорость старта, плавность торможения и время цикла подъема.

Тип питания: электрический, полуэлектрический, ручной

По типу питания штабелеры делятся на три основных категории: ручные, полуэлектрические, электрические. Все они обладают своими техническими параметрами, влияющими на производительность.

Ручные штабелеры не требуют внешнего источника энергии и работают за счет мускульной силы оператора. Гидравлический насос создает давление, поднимая вилы, а спуск осуществляется через клапан сброса. Эти модели просты, надежны и подходят для небольших складов или редких погрузочных операций. Однако их производительность ограничена, а высота подъема редко превышает 3 метра.

Полуэлектрические штабелеры оснащаются электрическим приводом для подъема, но перевозятся вручную. Это компромиссное решение для снижения физических нагрузок при сохранении компактности и доступной цены. Давление в гидросистеме создается электродвигателем, вращающим насос.

Полностью электрические штабелеры оборудованы приводами как для движения, так и для подъема. Они работают от аккумуляторных батарей, обеспечивающих от 6 до 12 часов автономности. Электрические модели имеют сложную систему управления, включающую регуляторы скорости, электронные ограничители и систему стабилизации мачты. Такие штабелеры используются в зонах с высокой интенсивностью грузопотока, где важны точность и минимальное время цикла.

Скорость подъема и спуска вил

Скорость подъема — параметр, влияющий на производительность штабелера и общую эффективность складских операций. За нее отвечает мощность привода, настройка гидравлической системы и масса поднимаемого груза. Средние значения составляют от 0,1 до 0,3 м/с при подъеме и от 0,15 до 0,4 м/с при спуске.

Для безопасности и плавности работы скорость регулируется пропорционально нагрузке. При приближении к верхней точке хода гидросистема для мягкого торможения снижает давление. Это предотвращает удары и продлевает срок службы мачты и подшипников. В электрических штабелерах скорость регулируется контроллером, который анализирует ток двигателя и корректирует подачу энергии.

Также важна функция ограничения скорости спуска при отказе питания. В таких системах применяется гидравлический предохранительный клапан, который блокирует быстрый сброс давления, обеспечивая контролируемое опускание вил даже при аварийном отключении электропитания. Это важный элемент безопасности современных штабелеров.

Радиус разворота и маневренность

Радиус разворота определяет минимальное пространство, необходимое для поворота штабелера на 180 градусов. Этот параметр критически важен при работе в узких складских проходах. В разных конструкциях он составляет от 1300 до 1700 мм у компактных моделей и до 2200 мм у крупногабаритных штабелеров.

На маневренность влияют помимо размеров базы и тип рулевого механизма. У ручных штабелеров задние ролики поворачивают всю конструкцию, при этом чем меньше длина рукоятки, тем сложнее управление. Электрические модели укомплектованы электронными системами рулевого управления для точной регулировки направления движения даже при больших скоростях.

В ряде версий встречаются поворотные колеса с независимыми приводами, создающими возможность вращения на месте. Это актуально для складов с узкими коридорами, где ширина прохода ограничена 2–2,5 метрами. Инженеры оптимизируют кинематику шасси, добиваясь сочетания устойчивости и поворотливости без потери управляемости.

Размеры и масса оборудования

Габариты и масса штабелера связаны с его конструкцией и назначением. Компактные ручные модели имеют длину около 1500 мм, ширину до 700 мм и массу порядка 200–300 кг. Электрические штабелеры с приводом и батарейным отсеком, могут достигать массы 1000–1600 кг при длине более 1800 мм.

Масса играет важную роль в устойчивости машины. Чем выше грузоподъемность и высота мачты, тем больший вес требуется для компенсации опрокидывающего момента. В электрических моделях этот баланс достигается аккумуляторным блоком, выполняющим одновременно функцию противовеса.

При планировании складских зон учитывается как габарит штабелера, так и динамический профиль движения. Например, при работе в стесненных условиях важна минимальная длина корпуса. Размеры и масса штабелера — это не просто данные из технического паспорта, а ключевые параметры, влияющие на эргономику и безопасность эксплуатации.

Особенности конструкции мачты

Мачта штабелера - ключевой узел, определяющий высоту и плавность подъема грузов. Конструктивно это телескопическая система, состоящая из одной, двух или трёх секций из стальных профилей высокой прочности. Основная задача мачты —вертикальное перемещение каретки с вилами при сохранении устойчивости и точности размещения груза.

Различают несколько типов мачт: односекционные (Simplex), двухсекционные (Duplex), трёхсекционные (Triplex) и реже четырёхсекционные (Quadplex). Simplex-модели применяются при невысоких стеллажах и поднимают груз до 1,6–2,0 м. Duplex-мачты обеспечивают больший ход и часто оснащены системой свободного хода, когда вилы поднимаются без увеличения общей высоты штабелера — это важно для помещений с низкими потолками или работе внутри грузовиков, контейнеров. Triplex-модели поднимают груз до 6 метров и выше, сохраняя компактность при перевозке.

Мачта подвергается высоким изгибающим и крутящим нагрузкам, поэтому применяются усиленные профили, сваренные с минимальными тепловыми деформациями. В направляющих используются подшипники качения с высокоточной обработкой, что снижает люфт каретки и увеличивает срок службы механизма. Для плавности работы мачта оснащается системой роликов с амортизацией и гидравлическими демпферами, поглощающими удары при достижении крайних положений.

Эргономика рабочего места

Эргономика штабелера определяет удобство и безопасность управления. Независимо от типа привода, конструкция рабочего места проектируется так, чтобы оператор мог выполнять все операции с минимальными физическими усилиями и с высокой точностью.

У ручных моделей форма и длина рукоятки оказывают существенное влияние на эффективность управления гидравликой и маневренность техники. Рука должна располагаться в естественном положении, а усилие на рукоятке не должно превышать установленных норм. В полуэлектрических и электрических штабелерах рабочее место включает панель управления, на которой расположены рычаги подъема, спуска, переключатели скорости и аварийные кнопки.

Современные электрические штабелеры оснащаются регулируемыми рулями, эргономичными сиденьями, антивибрационными платформами и системами стабилизации. Расположение органов управления проектируется по принципу «минимального времени реакции»: все кнопки и рукоятки находятся в зоне досягаемости, а показания дисплея легко читаются даже при плохом освещении.

Значительную роль играет обзорность. Конструкция мачты разрабатывается так, чтобы минимизировать мертвые зоны и обеспечить оператору прямую видимость на вилы и паллету. Для этого применяются узкие профили и симметричное расположение гидроцилиндров. В некоторых моделях устанавливаются камеры обзора, передающие изображение на экран дисплея.

Системы безопасности и контроля

За безопасность штабелера отвечает комплекс технических решений, включающих как механические, так и электронные системы защиты. Основной элемент пассивной безопасности - ограничитель высоты подъема, который исключает превышение допустимого значения и снижает риск перегрузки мачты.

Важным узлом является клапан аварийного сброса давления, срабатывающий при разрыве гидравлического шланга — он мгновенно блокирует поток жидкости, предотвращая падение груза. На электрических моделях применяются системы автоматического торможения, которые активируются при отпускании рукоятки управления или при отключении питания.

Современные штабелеры также оснащаются электронными контроллерами для отслеживания состояния батареи, током двигателя, скоростью движения и температурой силовых узлов. При выявлении перегрузки система подает звуковой или световой сигнал и ограничивает мощность привода. Ряд моделей включают встроенные модули диагностики, применяемые для анализа кодов ошибок через интерфейс дисплея или подключение к сервисному ПО.

Для защиты персонала важна система аварийной остановки — «красная кнопка» или «грибовидный выключатель». Она обесточивает все системы при нажатии и немедленно блокирует движение. В устройство интегрированы механизмы предотвращения самопроизвольного скатывания, особенно на уклонных участках пола.

Энергопотребление и емкость аккумулятора

Электрические штабелеры работают на основе аккумуляторных батарей, которые обеспечивают автономность и стабильную работу оборудования в течение всей смены. Энергопотребление определяется мощностью двигателя, массой груза, частотой циклов подъема и временем холостого хода.

Наиболее распространенные батареи — свинцово-кислотные и литий-ионные. Первые стабильные и недорогие, однако требуют периодического обслуживания: долива электролита и контроля плотности. Литий-ионные аккумуляторы обеспечивают более высокую плотность энергии, не нуждаются в обслуживании и имеют опцию быстрой подзарядки.

Емкость аккумулятора измеряется в ампер-часах (А·ч) и определяет продолжительность непрерывной работы. Для легких моделей достаточно 100–150 А·ч, тогда как для промышленных штабелеров требуется от 300 до 500 А·ч. Нужно помнить о номинальном напряжении системы — обычно оно составляет 12, 24, 36 или 48 В. От него зависит мощность и тяговые характеристики электропривода.

Система управления питанием включает контроллер, ограничивающий ток при старте, что исключает резкие нагрузки на батарею. При снижении заряда ниже критического уровня контроллер автоматически снижает скорость подъема и подает предупреждение оператору. Современные штабелеры имеют функцию рекуперации энергии при спуске груза, что экономит до 10–15 % заряда.

Рекомендации по выбору оптимальных характеристик

Подбор штабелера осуществляется с учетом особенностей склада и типа выполняемых операций. Главные критерии - высота подъема, масса грузов, ширина проходов и интенсивность эксплуатации.

Для небольших складов и участков с ограниченным пространством предпочтительны ручные или полуэлектрические модели с высотой подъема до 3 метров и грузоподъемностью до 1000 кг. Для крупных распределительных центров рационально использовать полностью электрические штабелеры с высотой подъема 4–6 метров, высокой скоростью подъема и автономностью не менее 8 часов.

Учитывается также остаточная грузоподъемность, то есть способность поднимать груз на определенной высоте без потери устойчивости. Нельзя полагаться только на номинальное значение — нужно сверяться с характеристиками производителя.

Дополнительное внимание уделяется конструкции мачты и типу гидравлической системы: для интенсивных режимов необходимы цилиндры с усиленными уплотнениями и защитой штоков от пыли. Если склад работает при пониженных температурах, важно выбрать оборудование с морозоустойчивыми смазками и маслом с низкой вязкостью.

Влияние параметров на производительность

Производительность штабелера выражается количеством циклов подъема и перемещения, которые он выполняет за временной промежуток. На этот показатель влияют технические параметры — мощность привода, скорость движения, высота и скорость подъема, а также эргономика управления.

Например, высокая скорость подъема не всегда означает большую производительность, если оператор вынужден тратить дополнительное время на точное размещение груза. Поэтому в конструкциях высокого класса используется электронная система плавного старта и торможения, которая оптимизирует переходные режимы.

Масса и габариты штабелера также влияют на эффективность: тяжелая модель более устойчива, но хуже маневрирует в узких проходах. Правильное соотношение массы, радиуса разворота и мощности двигателя дают оптимальный баланс между устойчивостью и маневренностью.

Производительность можно рассматривать и в контексте энергоэффективности. Современные электроштабелеры потребляют меньше энергии при тех же нагрузках благодаря  бесщеточным двигателям, интеллектуальным контроллерам и систем рекуперации.

Технические стандарты и нормы

Производство и эксплуатация штабелеров регулируются рядом международных и национальных стандартов. Основные из них - ISO 3691 (Safety requirements for industrial trucks), EN 1726-1 и ГОСТ Р 55525-2013, определяющие требования к устойчивости, тормозным системам, нагрузочным испытаниям и маркировке.

Все модели проходят обязательные испытания на устойчивость при максимальной высоте подъема и нагрузке. Проверяются прочность сварных швов, надежность гидросистемы, корректность работы ограничителей и тормозных механизмов. Электрические штабелеры дополнительно сертифицируются на соответствие нормам электробезопасности и уровню электромагнитных помех.

Производитель обязан указывать в паспорте данные о номинальной грузоподъемности, центре тяжести, предельной высоте, массе и давлении в гидросистеме. Несоблюдение этих норм приводит к нарушению стабильности при эксплуатации и потере гарантии.

Тенденции в проектировании штабелеров направлены на повышение энергоэффективности, снижение шума и улучшение экологических характеристик. Поэтому новые модели всё чаще сертифицируются по стандартам ISO 14001 и EN 1175, регулирующим управление энергией и экологическую безопасность оборудования.

Технические характеристики штабелера — это не просто набор числовых данных, а система взаимосвязанных параметров, определяющих надежность, устойчивость и производительность машины. Грамотное понимание этих свойств определяет точный выбор техники, адаптацию её к рабочим условиям и долгосрочную безотказную работу в составе складского комплекса.
