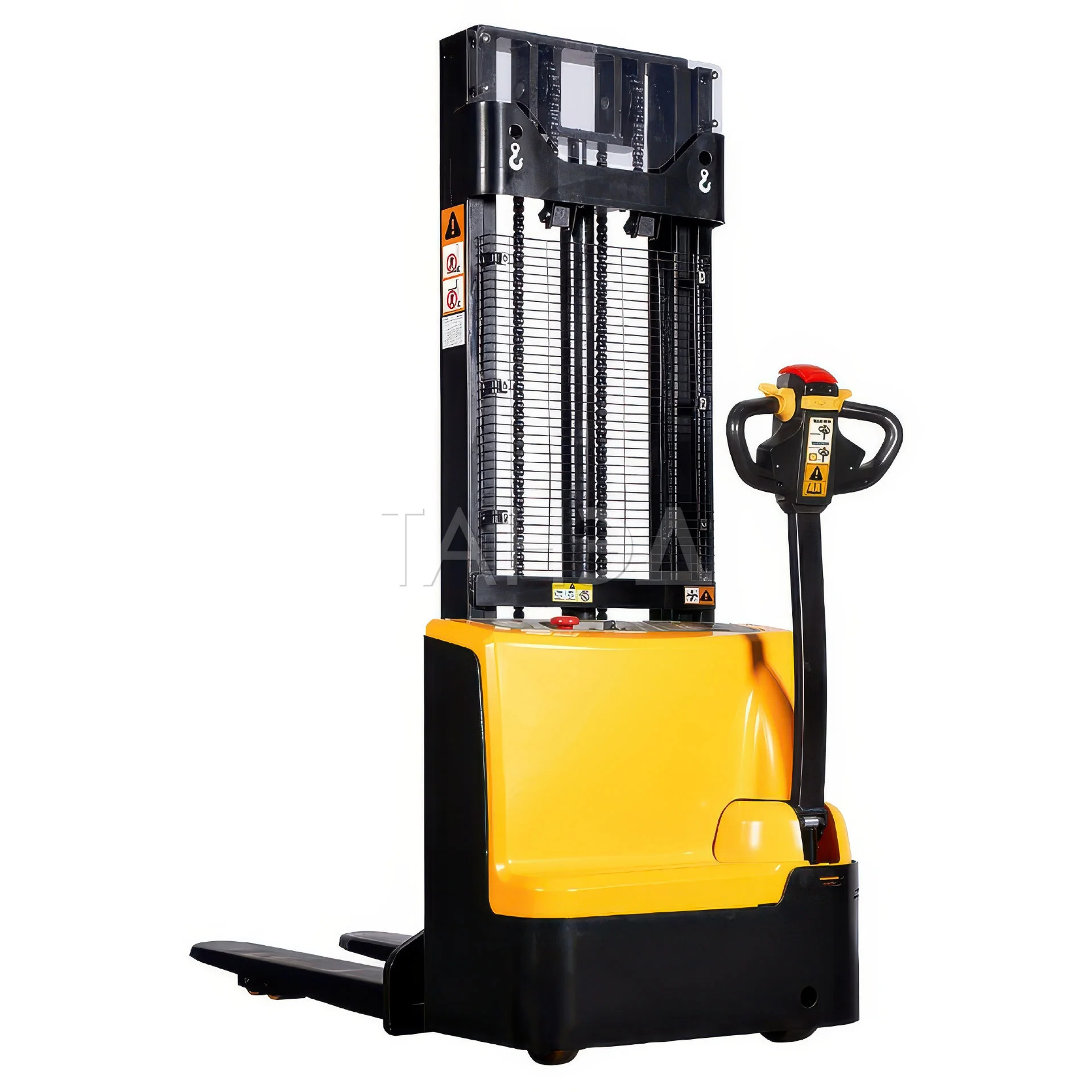

Штабелер самоходный 1.5 т 3.5 м TOR WSS 15H-3500SC с раздвижными вилами и опорами (сопровождаемый)

Описание

Самоходный штабелёр TOR WSS 15H-3500SC с грузоподъёмностью 1500 кг и высотой подъёма до 3500 мм. Контролируемая оператором скорость вертикального перемещения. Компактность и высокая маневренность.

Самоходные электрические штабелеры серии TOR WS-SC и WS-SL разработаны на базе проверенной в работе линейки компактных маневренных складских машин TOR WS с добавлением ряда новых возможностей. Модели WS-SC имеют систему контроля скорости подъема и опускания каретки с грузом. При этом оператор, ориентируясь на особенности стеллажной системы и специальные требования к осторожному обращению с хрупким или опасным грузом, может задавать максимальную скорость вертикального перемещения в пределах от нуля до предельно возможной (102 мм/сек под нагрузкой или 190 мм/сек без нее).

Предоставляется выбор источников питания – от свинцово-кислотных (WET) до литий-ионных (Li-ion) АКБ. При этом бортовое питание 24 В в комплектации кислотным аккумулятором обеспечивают две батареи по 12 В каждая с обычной (85 Ач) или увеличенной (105 Ач) емкостью. Это позволяет при необходимости установить на штабелер обычный автомобильный аккумулятор, не ожидая специализированного на замену. Опция Li-ion имеет одну 24 В батарею емкостью 60 или 100 Ач.
В штабелерах WS-SL применены гелевые (GEL) аккумуляторы. Отличаются небольшим увеличением габаритов, которое не влияет на характеристики машины.

Назначение

Модели серии WS-SC особенно востребованы в логистических комплексах с круглосуточной эксплуатацией, где важны автономность и нет выделенных зарядных помещений. Эти штабелеры востребованы:

• В складских помещениях с высокой плотностью хранения
• В производственных цехах с ограниченным пространством
• В автомобильных цехах при подаче комплектующих на конвейер сборки
• В речных портах при перегрузке на баржи
• В мультимодальных хабах при перегрузке с ж/д на автомобильный транспорт

Конструкция штабелёра

Кроме контроля вертикальной скорости, устройство штабелеров TOR WS-SC и WS-SL отличает также:

• Поводковый тип управления.
• Эргономичная управления с многофункциональными кнопками, дисплеем диагностики и регулировкой угла наклона.
• Автоматика плавного замедления каретки перед финишем при опускании.
• Ограничитель горизонтальной скорости до 2 км/ч при езде с поднятой вилочной кареткой.
• Наличие инженерного режима – штабелер даже с севшим аккумулятором двигается к месту зарядки.
• Электромагнитное торможение.

Электрические самоходные штабелёры TOR и XILIN разработаны для эффективной работы на складах с высокой плотностью стеллажей и интенсивным грузопотоком. Модели охватывают грузоподъёмность от 1200 до 2500 кг и обеспечивают подъём вил до 6500 мм, что позволяет использовать их в условиях плотной стеллажной системы, включая узкопроходные и высокие стеллажи. Техника доступна в различных типах управления: с пешим сопровождением, с платформой для оператора и с кабиной, что позволяет подобрать решение под конкретные условия эксплуатации.

Конструкция штабелёров включает усиленную стальную раму, одно-, двух- или трёхсекционную мачту и герметичные подшипники, рассчитанные на длительную эксплуатацию в режиме полной смены. Привод — электрический, мощность — от 0,8 до 1,5 кВт, напряжение питания — 24 В. Аккумуляторы доступны в двух исполнениях: свинцово-кислотные (WET) и литий-ионные (Li-ion). Версии с Li-ion аккумуляторами можно подзаряжать в короткие перерывы — это позволяет использовать технику без остановок на полную зарядку и сокращает простои на 30–40%. Скорость подъёма вил — до 120 мм/с (с грузом), опускания — до 160 мм/с, что обеспечивает высокую производительность при штабелировании.

Штабелёры применяются:

• На складах с плотной стеллажной системой и узкими проходами (AST от 1700 мм).
• В производственных цехах для подачи компонентов на линии сборки.
• В логистических центрах с круглосуточной переработкой грузов.
• В холодильных камерах и помещениях с повышенной влажностью.

Ключевое отличие этих моделей от аналогов — модульная конструкция с возможностью выбора комплектации под конкретные условия эксплуатации. Серия включает:

• Модели с выдвижной мачтой (ричтрак) — для работы в узких проходах без увеличения зазоров между стеллажами.
• Версии с раздвижными вилами — для захвата паллет нестандартных размеров.
• Модификации с платформой или кабиной — для защиты оператора и снижения утомляемости.
• Штабелёры с самоподъёмом — для работы в кузовах автомобилей.
• Исполнения с литий-ионными аккумуляторами — без обслуживания, с возможностью подзарядки в любое время.

Такая гибкость позволяет использовать одну платформу для решения различных задач, что снижает затраты на закупку и обслуживание парка техники. Радиус разворота — от 1342 мм, что обеспечивает высокую маневренность даже в ограниченном пространстве. Колёса из полиуретана или нейлона защищают напольное покрытие и снижают уровень шума.

Преимущества серии заключаются в высокой энергоэффективности, низкой себестоимости владения и простоте обслуживания. Электронная система управления обеспечивает плавный пуск, торможение и регулировку скорости в зависимости от нагрузки. Гидравлическая система с регулируемой скоростью опускания повышает безопасность при работе с хрупкими грузами. Система диагностики неисправностей выводит коды ошибок на LED-индикатор, что ускоряет выявление и устранение неполадок. Доступ к сервисным интерфейсам и аккумуляторному отсеку организован сбоку, что упрощает обслуживание без необходимости разборки узлов.

Надёжность оборудования подтверждена соответствием международным и региональным стандартам: CE, ISO 9001, ТР ТС 010/2011 «О безопасности машин и оборудования». Все модели проходят многоэтапные испытания на прочность мачты, устойчивость при максимальной нагрузке, герметичность гидравлики и работу в условиях повышенной влажности. Металлические части проходят антикоррозийную обработку, что увеличивает срок службы в агрессивных средах. Производство осуществляется на автоматизированных линиях с жёстким контролем качества на каждом этапе. Обслуживание обеспечивается через сеть авторизованных сервисных центров на территории РФ и стран СНГ.

О бренде TOR

TOR — это международный бренд складской техники, ориентированный на поставки штабелёров в страны СНГ, Ближнего Востока, Латинской Америки и Азии. Продукция под маркой TOR разрабатывается и производится на базе Ningbo Ruyi Joint Stock Co., Ltd. — одного из ведущих китайских производителей подъёмно-транспортного оборудования с более чем 35-летним опытом. Компания, базирующаяся в Нинбо, провинция Чжэцзян, применяет единую технологическую платформу для нескольких экспортных торговых марок, адаптируя их под особенности региональных рынков.

Бренд TOR создан как часть стратегии выхода на страны, где важны простота в обслуживании, доступная цена и устойчивость к интенсивной эксплуатации. При этом техническая основа штабелёров TOR аналогична решениям, реализованным в других линейках оборудования этого производителя. Используются те же проверенные конструкторские решения: усиленные стальные рамы, трёхсекционные мачты, гидравлические системы с плавным опусканием и электронные контроллеры европейского качества.

Производство осуществляется на современных автоматизированных линиях общей площадью 135 000 м². Каждый штабелёр проходит многоэтапную проверку: от контроля сварных швов до испытаний на устойчивость при максимальной нагрузке и работе в условиях пониженной температуры. Все модели соответствуют международным стандартам безопасности CE, GS и TUV, а также сертифицированы по EAC для безпрепятственного ввоза в страны Евразийского экономического союза.

Хотя TOR функционирует как отдельный коммерческий бренд, он базируется на той же производственной, инженерной и сервисной инфраструктуре, что и другие линейки оборудования, выпускаемые Ningbo Ruyi. Это означает, что покупатель получает технику с проверенной надёжностью, унифицированными запчастями и поддержкой дилерской сети, охватывающей более 145 стран.

При выборе штабелёры TOR, клиент приобретает решение, выросшее из промышленного опыта известного производителя складской техники — с адаптацией под локальные условия, требования и ожидания рынка.
