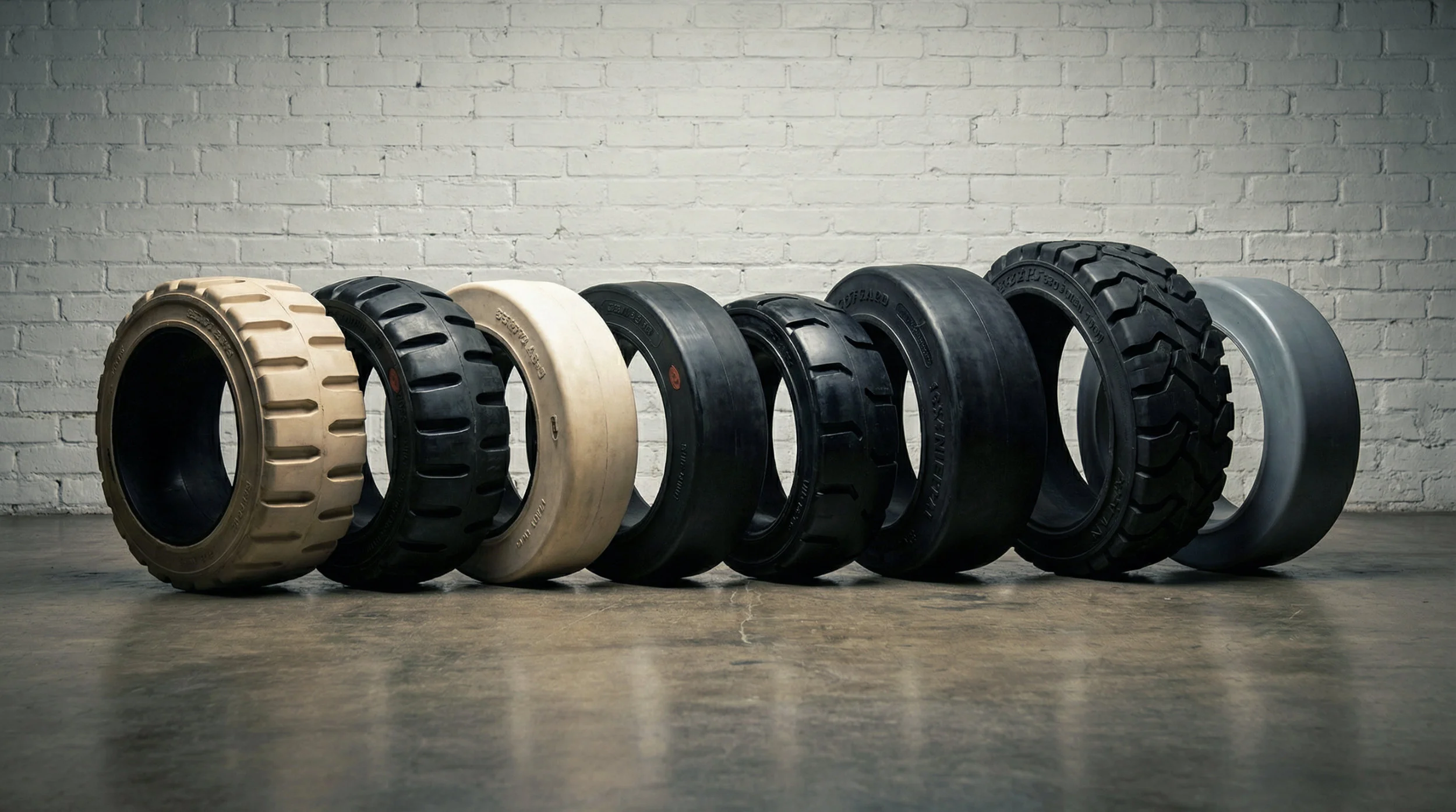

Бандажная шина — представляет собой металлическое кольцо с наплавленным слоем резины выдерживает тяжелые нагрузки, не боится проколов и служит годами. Но стоит ошибиться с типоразмером, и вместо надежного помощника получите проблемы: от невозможности установки до преждевременного износа покрышки.
Подбор бандажа для электропогрузчика или штабелера — задача со своими нюансами. Здесь нет универсального решения: размер зависит от модели техники, условий эксплуатации, массы перевозимых грузов. Разберемся, как читать маркировку, где искать нужные параметры и каких промахов стоит избегать.
Система обозначения размеров бандажных шин
Маркировка бандажной шины выглядит иначе, чем у пневматической резины. Производители складского оборудования используют собственные стандарты записи, что порой сбивает с толку даже опытных механиков.
Дюймовая система записи
Распространенный формат маркировки — три числа через знак «х». Возьмем для примера обозначение 18х6х12. Первая цифра (18) указывает внешний диаметр колеса в дюймах — расстояние от одного края покрышки до противоположного через центр. Средняя цифра (6) обозначает ширину колеса, также в дюймах. Последнее число (12) — посадочный диаметр, то есть внутренний размер, который должен совпадать с диаметром обода.
Встречаются варианты записи с дробями: 16х5х10-1/2 или 18х5х12-1/8. Дробная часть уточняет размер до четверти или восьмой дюйма. Такая точность важна для посадочного диаметра — несовпадение даже на пару миллиметров помешает установке.
Обратите внимание: в маркировке бандажных покрышек буква R (радиальная конструкция) не используется. Все бандажи относятся к цельнолитым изделиям без внутреннего каркаса. Если видите обозначение с буквой R — перед вами пневматическая покрышка, а не бандаж.
Альтернативные форматы маркировки
Часть поставщиков применяет метрическую систему или смешанную запись. Параметры указываются в миллиметрах либо комбинируют дюймы с метрическими значениями. При заказе покрышки у нового поставщика уточняйте систему измерения, чтобы избежать путаницы. Перевод между системами прост: один дюйм равен 25,4 мм.
Способы определения нужного типоразмера
Найти точные параметры можно несколькими путями. Выбор метода зависит от ситуации: техника новая или б/у, есть доступ к документации или только к самому погрузчику. Рассмотрим варианты от самых надежных к резервным.
Производители техники закладывают в конструкцию определенные параметры колес. Отступление от рекомендаций влечет риски: повышенный износ ходовой части, снижение грузоподъемности, нарушение устойчивости. Существует четыре основных источника информации о требуемых размерах:
- Техническая документация производителя: заводской паспорт или руководство по эксплуатации содержит полный перечень расходников с артикулами. Это самый достоверный источник.
- Заводская бирка погрузчика: металлическая табличка на раме содержит модель и серийный номер, по которым специалист подберет шины в каталоге запчастей.
- Осмотр установленных колес: маркировка нанесена на боковину покрышки. При замене «один к одному» достаточно переписать цифры со старой покрышки.
- Консультация с поставщиком: менеджеры специализированных компаний, например, Танэд, помогут подобрать аналог по названию модели погрузчика или фотографии текущего ходового комплекта.
При отсутствии документов и нечитаемой маркировке остается измерить колесо самостоятельно. Понадобится рулетка. Внешний диаметр измеряется по краям протектора, внутренний — по посадочному месту. Результаты в сантиметрах делите на 2,54 для перевода в дюймы.
-
Цена по запросу
Шина 21x7x15 Emerald Greckster
- Размер: 21x7x15
- Тип: Бандажная
- Конструкция: Без бурта
-
Цена по запросу
Шина 21x9x15 Emerald Greckster
- Размер: 21x9x15
- Тип: Бандажная
- Конструкция: Без бурта
Факторы, влияющие на выбор размера
Типоразмер определяется не только совместимостью с ободом. Условия работы, интенсивность нагрузок, особенности помещения — всё имеет значение. Одна и та же модель погрузчика может комплектоваться разными колесными опорами в зависимости от задач.
Грузоподъемность и тип работ
Масса перевозимых грузов — ключевой параметр. Шина с индексом нагрузки ниже фактической быстро выйдет из строя: появятся трещины, отслоение резины от металлического бандажа. Для тяжелых условий эксплуатации выбирают колеса увеличенной ширины — они лучше распределяют давление.
На легких работах (перемещение коробок, паллет с товарами массой до 1,5 тонн) достаточно компактных покрышек типа 14х4,5х8. Средние нагрузки (2-3 тонны) требуют типоразмеров 16х6х10 или 18х6х12. Для интенсивной эксплуатации с грузами 3-5 тонн подойдут варианты 21х8х15 и 22х9х16.
Габаритные ограничения
Не каждое колесо поместится в арку погрузчика. Перед заменой на больший типоразмер замерьте свободное пространство между рамой и текущей покрышкой. Изменение внешнего диаметра колеса также влияет на клиренс машины и высоту мачты в поднятом состоянии.
Отдельный момент — скорость передвижения. Шины большего диаметра увеличивают максимальную скорость погрузчика при тех же оборотах двигателя. На складах с ограничением скорости до 10 км/ч это не критично, но в производственных цехах с длинными перегонами разница ощутима.
Стандартные типоразмеры и их характеристики
Рынок бандажных шин предлагает десятки размеров под разные модели техники. Однако большинство складских погрузчиков укомплектовано колесами из ограниченного перечня популярных типоразмеров. Знание их особенностей поможет сориентироваться при выборе.
Ниже приведена таблица соответствия размеров бандажных шин рекомендуемой грузоподъемности и области применения.
| Типоразмер | Грузоподъемность, кг | Применение | Особенности |
| 14х4,5х8 | до 1500 | Малые электропогрузчики | Компактные размеры |
| 16х6х10 | 1500–2500 | Средние погрузчики | Универсальный вариант |
| 18х6х12 | 2000–3000 | Склады с интенсивной работой | Популярный типоразмер |
| 21х7х15 | 2500–3500 | Тяжелые условия | Увеличенный ресурс |
| 21х8х15 | 3000–4000 | Производственные цеха | Широкий профиль |
| 22х9х16 | 3500–5000 | Порты, терминалы | Максимальная нагрузка |
Данные в таблице приведены для стандартных условий эксплуатации на ровном бетонном покрытии. При работе на неровных поверхностях или при температурах выше +40°C допустимая нагрузка снижается на 10-15%. Производители указывают точные значения в спецификации к каждой модели.
Совместимость с ободом
Бандажная покрышка напрессовывается на диск с помощью специального оборудования. Точное соответствие размеров обода и посадочного диаметра — обязательное условие.
Помимо диаметра значение имеет ширина посадочного места. Слишком узкий обод не обеспечит надежную фиксацию бандажа, слишком широкий помешает правильной посадке. Перед покупкой проверьте три параметра:
- внутренний диаметр шины и диаметр обода;
- ширину профиля покрышки и ширину диска;
- тип крепления колесных опор к ступице.
Последний пункт особенно важен при заказе колеса в сборе. Количество крепежных отверстий, их диаметр и расположение на окружности (PCD) должны совпадать со ступицей погрузчика. Несовпадение хотя бы одного параметра означает, что колесо не встанет на место.
-
3 870 ₽
Шинокомплект 5.00-8 10PR Emerald Greckster IND04 TT
392 в наличии
- Размер: 5.00-8
- Тип: Пневматическая
- Конструкция: Диагональная, 10PR
-
4 080 ₽
Шинокомплект 5.00-8 8PR BKT PL 801 TT
473 в наличии
- Размер: 5.00-8
- Тип: Пневматическая
- Конструкция: Диагональная, 8PR
-
4 420 ₽
Шинокомплект 5.00-8 10PR Emerald Greckster TT
2 в наличии
- Размер: 5.00-8
- Тип: Пневматическая
- Конструкция: Диагональная, 10PR
-
4 710 ₽
Шинокомплект 5.00-8 8PR BKT FL 252 TT
221 в наличии
- Размер: 5.00-8
- Тип: Пневматическая
- Конструкция: Диагональная, 8PR
-
4 710 ₽
Шинокомплект 5.00-8 10PR Kenda K611 TT
509 в наличии
- Размер: 5.00-8
- Тип: Пневматическая
- Конструкция: Диагональная, 10PR
-
5 480 ₽
Шина цельнолитая 140/55-9 Emerald Greckster Gold с буртом
120 в наличии
- Размер: 140/55-9, 15x5.5-9
- Тип: Цельнолитая
- Конструкция: С буртом
Проверка совместимости на практике
Теоретический подбор не исключает ошибок. Опечатка в каталоге, нестандартная комплектация техники, изношенный диск — причин для несовпадения много. Поэтому перед заказом партии покрышек разумно провести контрольные проверки. Особенно это касается ситуаций, когда меняется поставщик или типоразмер.
Набор действий для минимизации риска получить несовместимые покрышки:
- Консультация технического специалиста. Обратитесь к инженеру сервисного центра или представителю производителя погрузчика. Специалист проверит совместимость по внутренним базам данных.
- Сверка со спецификацией машины. Найдите техническую карту вашей модели на официальном сайте. Там указаны допустимые типоразмеры ходовой части и ограничения по нагрузке.
- Физическое измерение обода. Снимите колесо и замерьте посадочный диаметр, ширину и параметры крепления. Сравните с характеристиками выбранной покрышки.
- Тестовая установка. Закажите одну покрышку до оформления полного комплекта. Убедитесь, что она подходит, прежде чем тратиться на остальные.
Возврат неподходящих шин — процедура хлопотная, особенно если товар доставлялся из другого региона. Некоторые поставщики вообще не принимают бандажи обратно из-за специфики товара.
Распространенные ошибки при подборе размера
Опыт сервисных центров показывает, что покупатели регулярно допускают одни и те же промахи. Знание типичных ошибок поможет их избежать. Рассмотрим ситуации, которые приводят к проблемам с установкой или эксплуатацией бандажных шин.
Выбор неподходящего размера
Занижение типоразмера — попытка сэкономить. Шина меньшего диаметра или ширины стоит дешевле, но на практике экономия оборачивается потерями. Покрышка работает с перегрузом, резина перегревается, срок службы сокращается вдвое. Завышение размера грозит другой бедой: колесо просто не поместится в арку или не наденется на диск.
Часть проблем возникает из-за невнимательности при заказе. Вот типичные промахи, связанные с оформлением покупки:
- путаница метрической и дюймовой систем измерения;
- перестановка цифр в маркировке местами;
- игнорирование дробной части в обозначении размера;
- заказ покрышек для ведущей оси вместо рулевой.
Перепроверяйте заявку перед отправкой поставщику. Полезно продублировать информацию несколькими способами: указать и маркировку шины, и модель погрузчика, и фото текущего ходового комплекта.
Игнорирование рекомендаций производителя
Установка колес, не предусмотренных заводской спецификацией, влечет последствия. Минимальное — отказ в гарантийном обслуживании техники. Максимальное — аварийная ситуация из-за потери устойчивости или перегрузки ходовой части. Производители не случайно ограничивают выбор типоразмеров: за этим стоят расчеты прочности и испытания.
Особенности шин для разных осей
На электропогрузчиках передняя и задняя оси выполняют разные функции. Ведущие колеса передают крутящий момент и несут основную нагрузку от груза на вилах. Рулевые — обеспечивают маневренность. Поэтому требования к покрышкам для разных осей отличаются.
При выборе бандажей учитывайте назначение колесных опор. Основные различия между шинами ведущей и рулевой оси:
- Ведущие колеса — широкий профиль, усиленный каркас, увеличенная толщина резинового слоя. Рисунок протектора обеспечивает сцепление при старте и торможении.
- Рулевые колеса — меньший диаметр и ширина, компаунд с повышенной износостойкостью. Протектор гладкий или с минимальным рельефом для легкого поворота.
- Опорные ролики — компактные бандажи для стабилизирующих колесных опор ричтраков и штабелеров. Испытывают меньшие нагрузки, но требуют точности размеров.
Смешивать покрышки разных типов на одной оси недопустимо. Различия в диаметре или жесткости приведут к неравномерному износу, уводу машины в сторону, повышенной нагрузке на трансмиссию. Меняйте колеса парами или комплектом.
Итоги
Подбор бандажных шин — процедура, требующая внимания к деталям. Маркировка формата 18х6х12 расшифровывается как внешний диаметр, ширина профиля и посадочный размер. Эти три числа определяют, подойдет ли покрышка к вашему оборудованию. Источники информации о нужном типоразмере — техдокументация производителя, заводская бирка машины, маркировка текущих колес.
Компания «ТАНЭД» поможет подобрать бандажные шины под конкретную модель погрузчика. Специалисты проконсультируют по совместимости, учтут условия эксплуатации и рекомендуемую нагрузку. Обращайтесь — вместе найдем оптимальное решение для вашего склада.
