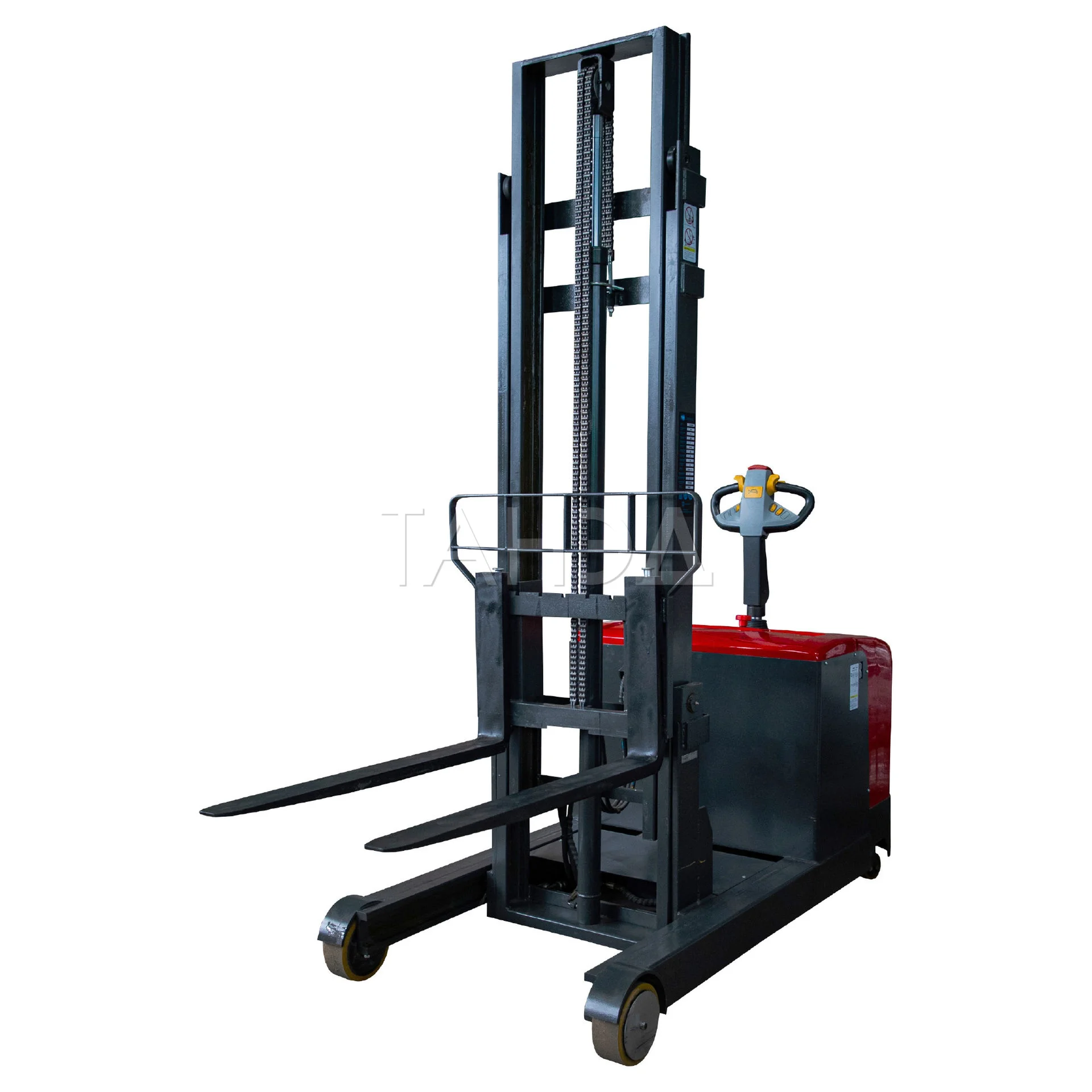

Штабелер самоходный 1.5 т 3.5 м TOR CDD-RMR с раздвижными вилами и противовесом (с платформой) в Томске

Описание

Самоходный штабелёр TOR CDD-RM, грузоподъёмность 1500 кг, высота подъёма до 3500 мм. Платформа для оператора. Рама с противовесом без передних консолей. Раздвижные вилы. АКБ 12 В, 120 А·ч.

Самоходные штабелёры серии CDD-RM и CDD-RMR разработаны для перемещения грузов на унифицированной мультимодальной таре (поддоны, паллеты) по твердым ровным полам и их складирования на вертикальных системах хранения. В отличие от большинства самоходных складских машин, модели этих серий не имеют передних поддерживающих консолей под вилами. Такая конструкция дает возможность захватывать груз, плотно прилегающий к полу, не имеющий свободного зазора снизу для заведения консольных опор. А также вплотную подъезжать к стеллажам когда груз на первом ярусе лежит на полу.

Устойчивость и безопасность в отсутствие передних опор штабелерам придает массивный противовес в задней части рамы. Благодаря ему, проекция центра тяжести на плоскость пола не выходит за габариты корпуса даже при полностью поднятой каретке.

Еще один плюс моделей семейства – раздвижные вилы. Их ширину можно изменять в широком диапазоне от 200 до 1000 мм. Такое свойство критически важно, когда нужно захватывать тару с небольшими фиксированными пазами для вил: стальные контейнеры для металлических деталей, стружки и других промышленных материалов, а также IBS-контейнеры (пластиковые кубы в стальной обрешетке для жидкостей и сыпучих грузов).

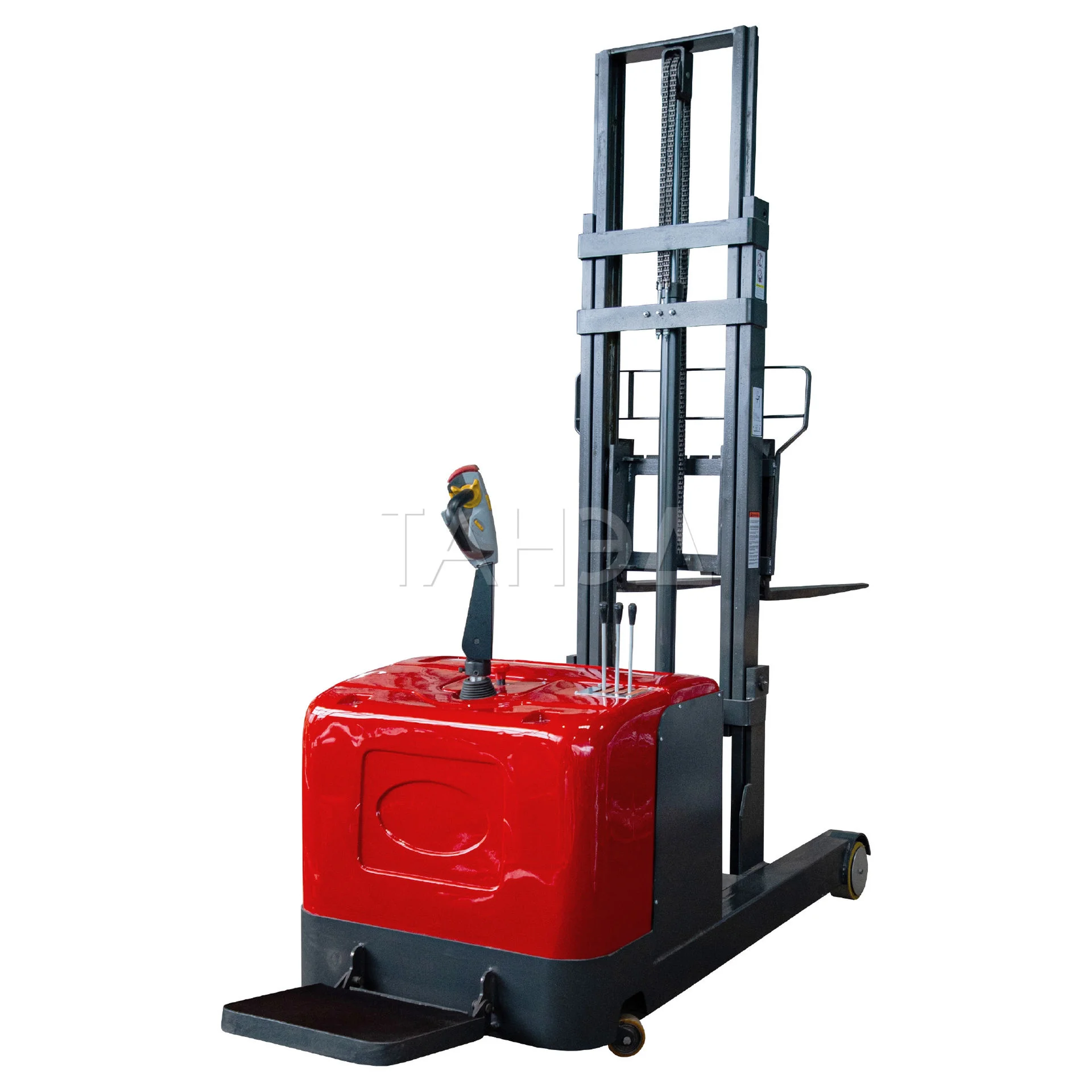

Модели TOR CDD-RM управляются сопровождаемым (поводковым) способом. На штабелерах TOR CDD-RMR есть откидная платформа, на которой оператор размещается стоя.

Назначение

Модели серии CDD-RM/RMR оптимизированы для эксплуатации в условиях малого и среднего грузопотока в узких проездах. Их конструкция обеспечивает быструю адаптацию захвата к разным типам и размерам тары. Некоторые из возможных областей применения:

• В оптовых торговых комплексах при разгрузке фургонов с сезонными товарами.
• В супермаркетах при перемещении грузов между этажами через пандусы.
• В логистических центрах при обработке опасных грузов перед дальнейшей отправкой.
• В портовых зонах свободной торговли при перемещении палеттированных грузов между зонами.
• В терминалах межрегиональных перевозок при разборке и комплектации грузов.

Конструкция штабелёра

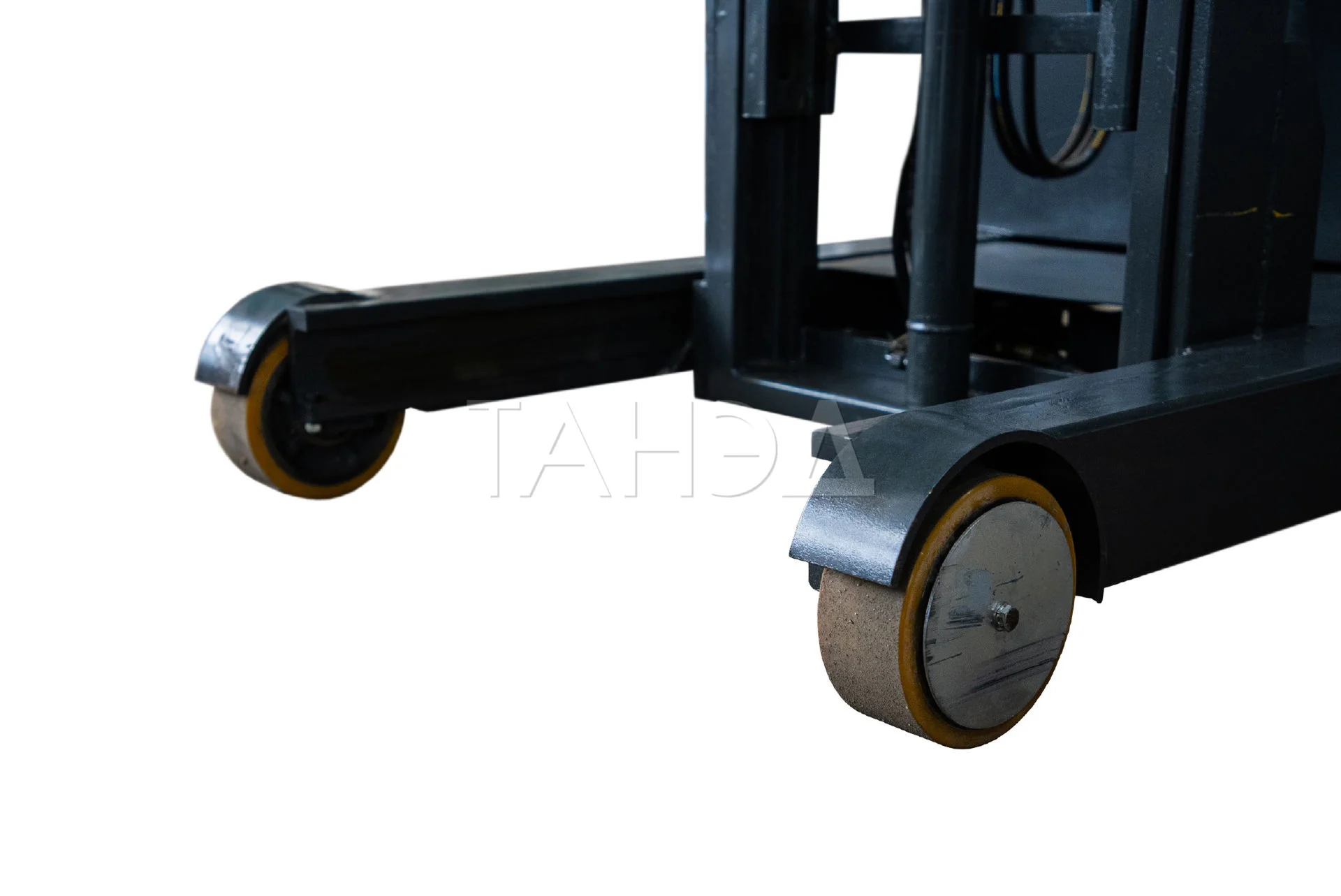

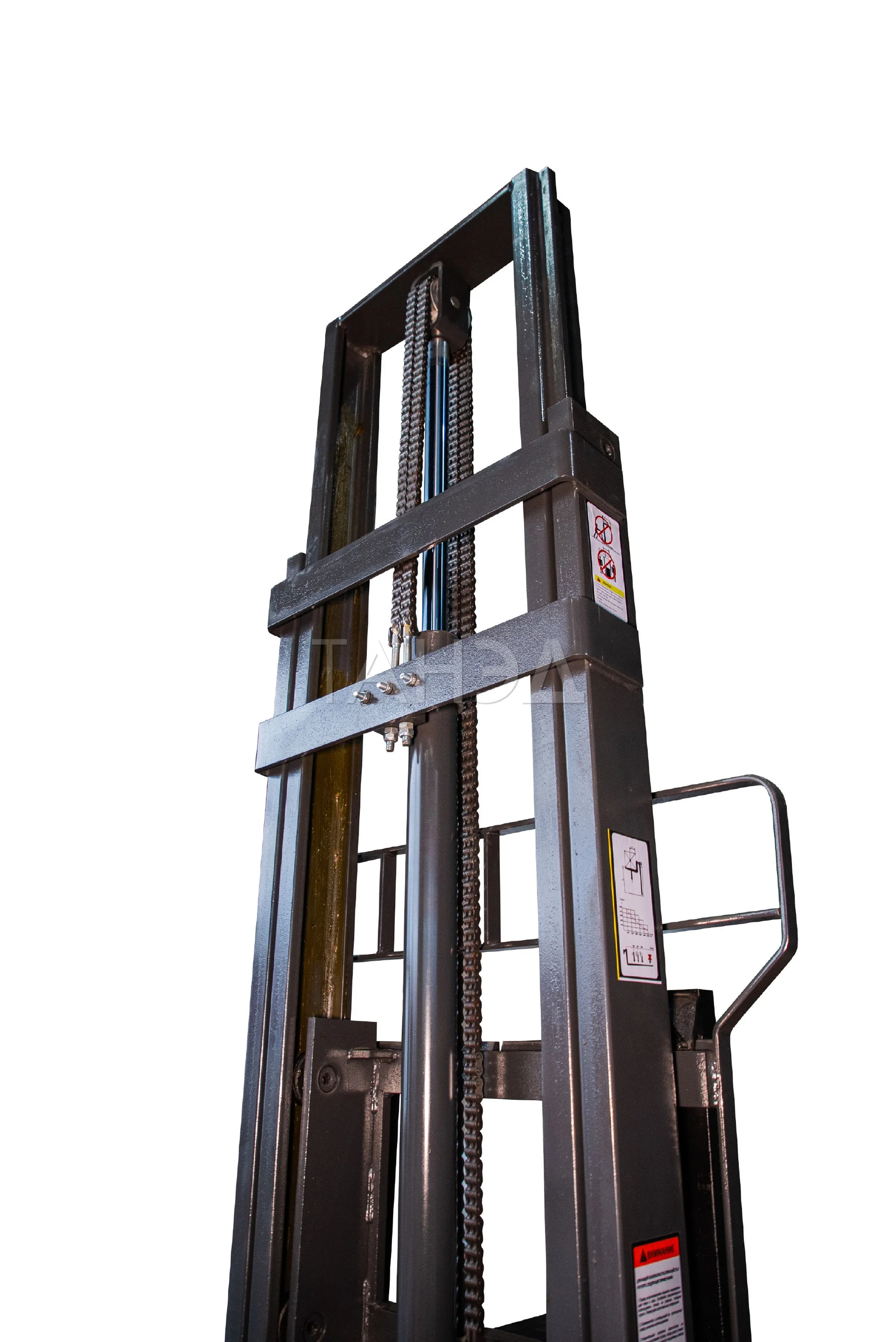

Конструкция включает усиленную стальную раму с массивным противовесом. Широко разнесенные направляющие и опорные ролики, а также низкий собственный центр массы – делают штабелер устойчивым в движении, исключает наклоны корпуса при подъеме грузов на максимальную высоту. Телескопическая мачта с двумя секциями без свободного хода. Питание – гелевый аккумулятор 12 вольт, 120 Ач.

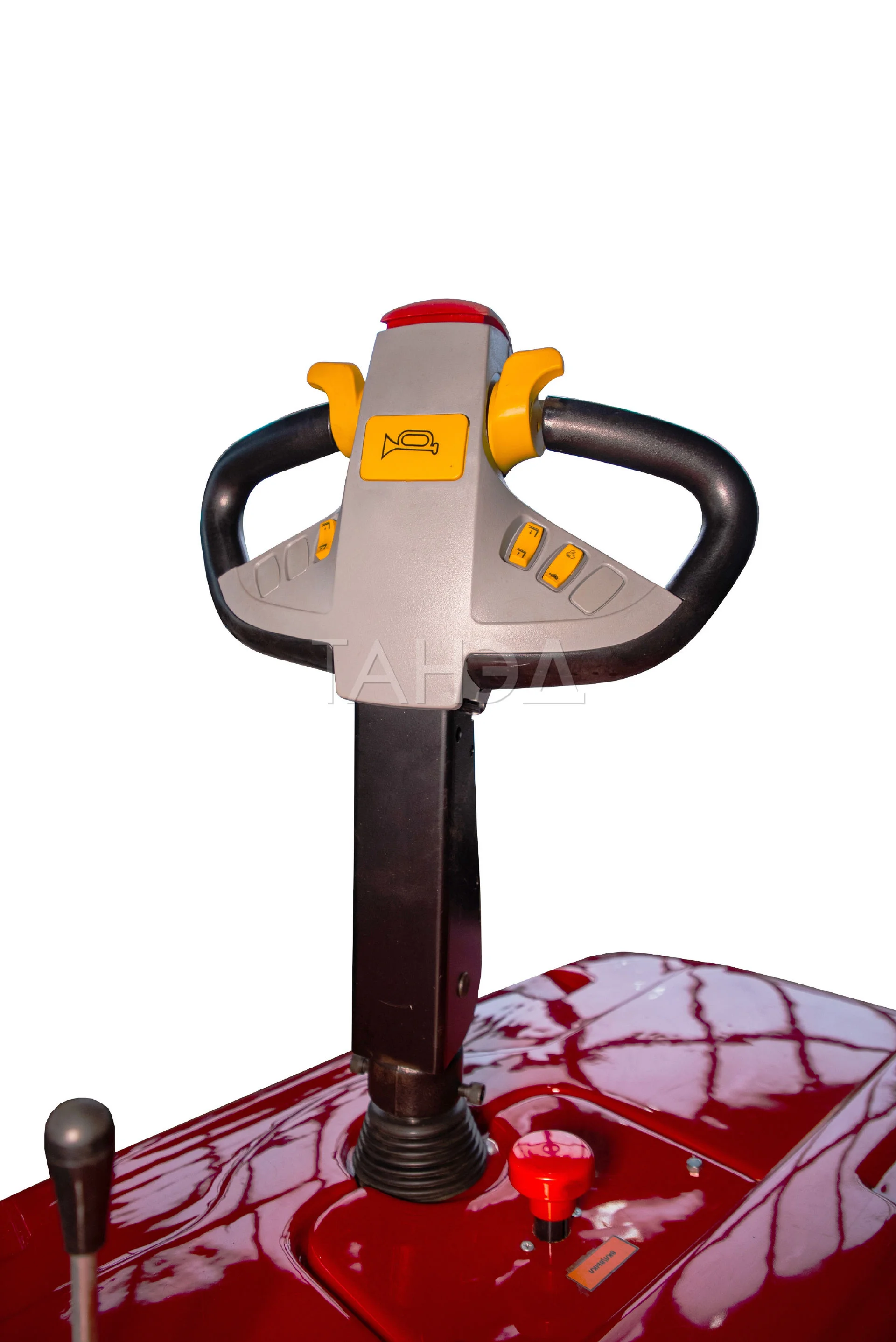

Рукоятка управления с многофункциональными клавишами, 4-х цветным дисплеем и эргономичными ручками. Есть функция «тихого хода». Система электронного торможения и контроля устойчивости для движения по наклонным поверхностям, в поворотах.

Электрические самоходные штабелёры TOR и XILIN разработаны для эффективной работы на складах с высокой плотностью стеллажей и интенсивным грузопотоком. Модели охватывают грузоподъёмность от 1200 до 2500 кг и обеспечивают подъём вил до 6500 мм, что позволяет использовать их в условиях плотной стеллажной системы, включая узкопроходные и высокие стеллажи. Техника доступна в различных типах управления: с пешим сопровождением, с платформой для оператора и с кабиной, что позволяет подобрать решение под конкретные условия эксплуатации.

Конструкция штабелёров включает усиленную стальную раму, одно-, двух- или трёхсекционную мачту и герметичные подшипники, рассчитанные на длительную эксплуатацию в режиме полной смены. Привод — электрический, мощность — от 0,8 до 1,5 кВт, напряжение питания — 24 В. Аккумуляторы доступны в двух исполнениях: свинцово-кислотные (WET) и литий-ионные (Li-ion). Версии с Li-ion аккумуляторами можно подзаряжать в короткие перерывы — это позволяет использовать технику без остановок на полную зарядку и сокращает простои на 30–40%. Скорость подъёма вил — до 120 мм/с (с грузом), опускания — до 160 мм/с, что обеспечивает высокую производительность при штабелировании.

Штабелёры применяются:

• На складах с плотной стеллажной системой и узкими проходами (AST от 1700 мм).
• В производственных цехах для подачи компонентов на линии сборки.
• В логистических центрах с круглосуточной переработкой грузов.
• В холодильных камерах и помещениях с повышенной влажностью.

Ключевое отличие этих моделей от аналогов — модульная конструкция с возможностью выбора комплектации под конкретные условия эксплуатации. Серия включает:

• Модели с выдвижной мачтой (ричтрак) — для работы в узких проходах без увеличения зазоров между стеллажами.
• Версии с раздвижными вилами — для захвата паллет нестандартных размеров.
• Модификации с платформой или кабиной — для защиты оператора и снижения утомляемости.
• Штабелёры с самоподъёмом — для работы в кузовах автомобилей.
• Исполнения с литий-ионными аккумуляторами — без обслуживания, с возможностью подзарядки в любое время.

Такая гибкость позволяет использовать одну платформу для решения различных задач, что снижает затраты на закупку и обслуживание парка техники. Радиус разворота — от 1342 мм, что обеспечивает высокую маневренность даже в ограниченном пространстве. Колёса из полиуретана или нейлона защищают напольное покрытие и снижают уровень шума.

Преимущества серии заключаются в высокой энергоэффективности, низкой себестоимости владения и простоте обслуживания. Электронная система управления обеспечивает плавный пуск, торможение и регулировку скорости в зависимости от нагрузки. Гидравлическая система с регулируемой скоростью опускания повышает безопасность при работе с хрупкими грузами. Система диагностики неисправностей выводит коды ошибок на LED-индикатор, что ускоряет выявление и устранение неполадок. Доступ к сервисным интерфейсам и аккумуляторному отсеку организован сбоку, что упрощает обслуживание без необходимости разборки узлов.

Надёжность оборудования подтверждена соответствием международным и региональным стандартам: CE, ISO 9001, ТР ТС 010/2011 «О безопасности машин и оборудования». Все модели проходят многоэтапные испытания на прочность мачты, устойчивость при максимальной нагрузке, герметичность гидравлики и работу в условиях повышенной влажности. Металлические части проходят антикоррозийную обработку, что увеличивает срок службы в агрессивных средах. Производство осуществляется на автоматизированных линиях с жёстким контролем качества на каждом этапе. Обслуживание обеспечивается через сеть авторизованных сервисных центров на территории РФ и стран СНГ.

О бренде TOR

TOR — это международный бренд складской техники, ориентированный на поставки штабелёров в страны СНГ, Ближнего Востока, Латинской Америки и Азии. Продукция под маркой TOR разрабатывается и производится на базе Ningbo Ruyi Joint Stock Co., Ltd. — одного из ведущих китайских производителей подъёмно-транспортного оборудования с более чем 35-летним опытом. Компания, базирующаяся в Нинбо, провинция Чжэцзян, применяет единую технологическую платформу для нескольких экспортных торговых марок, адаптируя их под особенности региональных рынков.

Бренд TOR создан как часть стратегии выхода на страны, где важны простота в обслуживании, доступная цена и устойчивость к интенсивной эксплуатации. При этом техническая основа штабелёров TOR аналогична решениям, реализованным в других линейках оборудования этого производителя. Используются те же проверенные конструкторские решения: усиленные стальные рамы, трёхсекционные мачты, гидравлические системы с плавным опусканием и электронные контроллеры европейского качества.

Производство осуществляется на современных автоматизированных линиях общей площадью 135 000 м². Каждый штабелёр проходит многоэтапную проверку: от контроля сварных швов до испытаний на устойчивость при максимальной нагрузке и работе в условиях пониженной температуры. Все модели соответствуют международным стандартам безопасности CE, GS и TUV, а также сертифицированы по EAC для безпрепятственного ввоза в страны Евразийского экономического союза.

Хотя TOR функционирует как отдельный коммерческий бренд, он базируется на той же производственной, инженерной и сервисной инфраструктуре, что и другие линейки оборудования, выпускаемые Ningbo Ruyi. Это означает, что покупатель получает технику с проверенной надёжностью, унифицированными запчастями и поддержкой дилерской сети, охватывающей более 145 стран.

При выборе штабелёры TOR, клиент приобретает решение, выросшее из промышленного опыта известного производителя складской техники — с адаптацией под локальные условия, требования и ожидания рынка.
