Таль ручная шестеренная ТРШСп-Ех, 3.2 т, 6 м, ВБИ в Барнауле

Описание

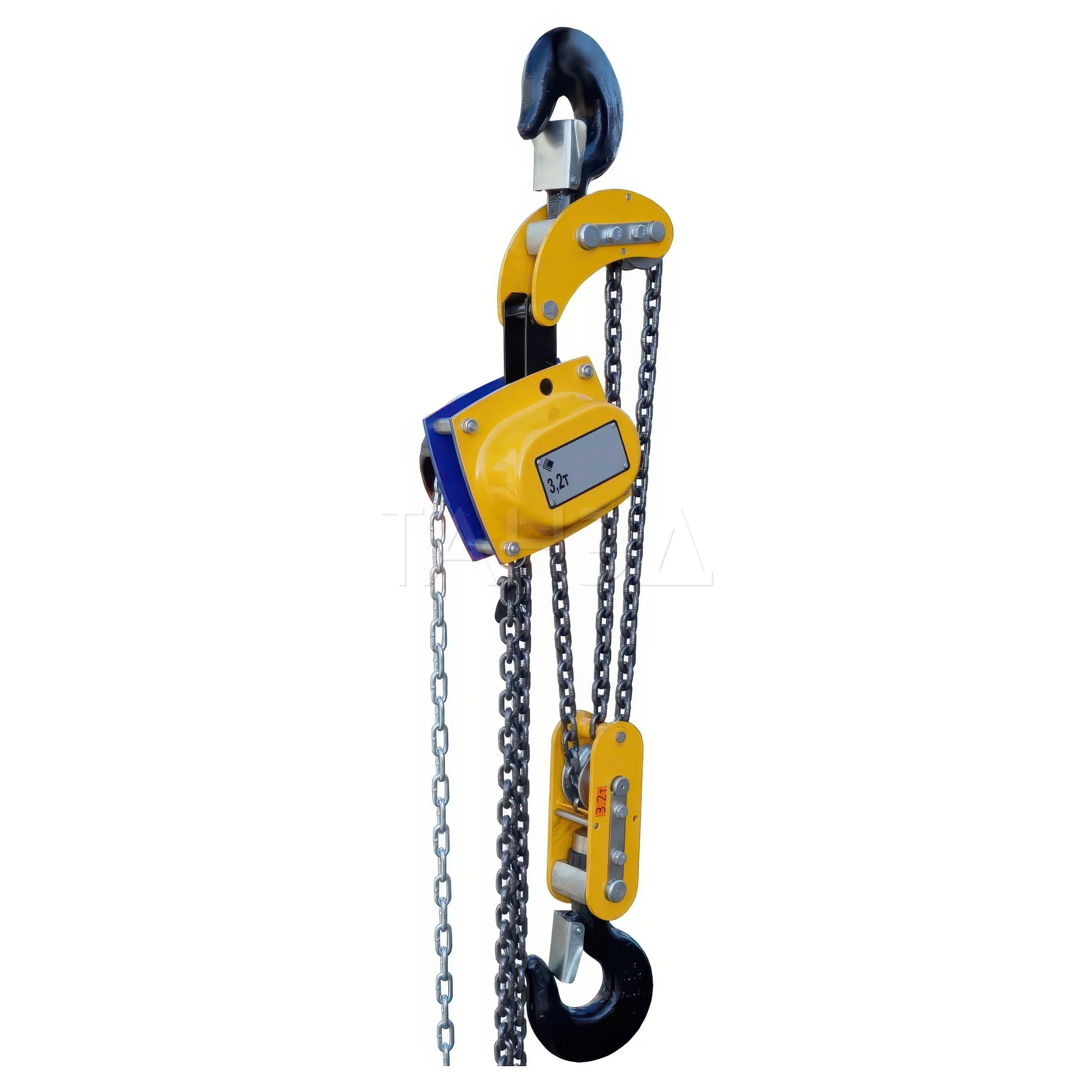

Таль ручная шестеренная ТРШСп-Ех, 3.2 т, 6 м, ВБИ поднимает 3,2 т на 6 м.

Общая информация о серии

Ручные тали ТРШСп и ТРШСп-Ех производства TOR Industries — стационарное грузоподъемное оборудование для вертикального подъема, опускания и удерживания грузов. Конструкция построена на шестеренном механизме с ручным цепным приводом. Линейка ориентирована на эксплуатацию в промышленности, строительстве, на складах и в ремонтных подразделениях.

Все модели серии выпускаются во взрывобезопасном исполнении. Такое конструктивное решение подходит для объектов нефтегазовой, химической, энергетической и горнодобывающей отрасли, где есть взрывоопасные среды.

Взрывобезопасность и климатическая устойчивость

Тали серии ТРШСп и ТРШСп-Ех рассчитаны на работу в сложном климате. Стандартные модификации работают при температуре от –40°С до +40°С. Версии с индексом УХЛ1 сохраняют рабочие характеристики при температуре до –60°С.

Производство в России и подбор сертифицированных материалов направлены на эксплуатацию в условиях повышенной влажности, запыленности и перепадов температур.

Диапазон грузоподъемности и высоты подъема

Ряд талей ТРШСп охватывает грузоподъемность от 500 до 5000 кг. Высота подъема — от 3 до 12 метров. Такое сочетание параметров актуально для помещений с ограниченной высотой, для цехов с высокими перекрытиями либо для открытых площадок.

В зависимости от массы груза в конструкции задействуется от одной до трех ветвей грузовой цепи. При повышении нагрузки количество ветвей увеличивается. Подобная схема снижает тяговое усилие на приводной цепи и сохраняет плавность хода при номинальной загрузке.

Конструкция и комплектующие

Тали комплектуются грузовыми цепями повышенной прочности (класс 8):

• для моделей до 3,2 т — цепь 6×18 мм;
• для версий грузоподъемностью 5 т — цепь 10×30 мм.

Шаг звена — 18, 24 или 30 мм в зависимости от исполнения. Приводная цепь унифицирована для большинства модификаций, что упрощает обслуживание и замену элементов.

Оборудование выполнено в стационарном варианте — без механизма передвижения по монорельсу. Крепление фиксируется к балке, кронштейну или стационарному подвесу. Строительная высота — от 300 до 654 мм в зависимости от грузоподъемности.

Технические параметры работы

Усилие на приводной цепи при номинальной нагрузке — до 380 Н. Ход механизма ровный, без рывков. Уровень шума — в пределах 60–65 дБА, что соответствует категории малошумного оборудования.

Каждая таль оснащается закрытым грузоупорным тормозом, который исключает самопроизвольное опускание груза. Корпусные элементы выполнены из прочных материалов с антикоррозионным покрытием.

Эксплуатационные преимущества

Серия ТРШСп построена на унифицированной модульной базе. Узлы и детали взаимозаменяемы в пределах линейки, что упрощает подбор запасных частей и ремонт в условиях стандартной мастерской.

Тали ТРШСп и ТРШСп-Ех — стационарное взрывобезопасное оборудование грузоподъемностью от 0,5 до 5 тонн с высотой подъема до 12 метров. Конструкция ориентирована на длительную работу в промышленной среде и в условиях российского климата.

Особенности искробезопасного исполнения

В модификациях с индексом Ех реализована защита от появления фрикционных искр, которые могут возникнуть при соударении деталей или трении цепи. Это достигается применением специфических материалов в критических узлах, позволяющим применять тали в помещениях где есть смеси горючих газов, паров или пыли с воздухом.

Механика и эргономика управления

Направляющие пазы тяговой звездочки имеют глубокую посадку, что исключает проскальзывание приводной цепи даже при интенсивном рывковом воздействии. Особая геометрия кожуха предотвращает заклинивание цепи при работе под углом, что часто случается в тесных монтажных пространствах.

Вращение и фиксация крюковой подвески

Нижняя подвеска оснащена упорным подшипником, обеспечивающим свободное вращение груза на 360 градусов вокруг вертикальной оси. Это критически важно при сборочных операциях, когда деталь необходимо точно сориентировать по крепежным отверстиям. Защелки на крюках имеют усиленную пружину, которая надежно удерживает строп и не ослабевает со временем.

Ресурс и защита от агрессивных сред

Корпус тали не просто окрашен, а проходит многоэтапную подготовку поверхности. Порошковое полимерное покрытие создает монолитный слой, устойчивый к сколам и химическому воздействию. Это защищает металл от коррозии даже в условиях испарений на химических производствах или при постоянном контакте с конденсатом в неотапливаемых боксах.

Защита внутреннего механизма

Закрытый тип корпуса предотвращает попадание крупного абразива, стружки и шлама в зацепление шестерен. Смазочные материалы, закладываемые на заводе, сохраняют вязкость в широком температурном диапазоне, обеспечивая эффективный отвод тепла от трущихся пар и снижая их износ.

Сферы применения в тяжелых условиях

Помимо нефтегазового сектора, серия ТРШСп востребована при обслуживании насосных станций, котельных и очистных сооружений. Там, где электрический привод может выйти из строя из-за высокой влажности или создать риск короткого замыкания, ручная таль остается самым надежным и автономным решением. Она не зависит от наличия электросети и готова к работе сразу после навешивания на анкер или балку.
